Park Systems XE-150大樣品原子力顯微鏡
|
XE-150大樣品原子力顯微鏡
|
|
|
| 產品介紹： |
|

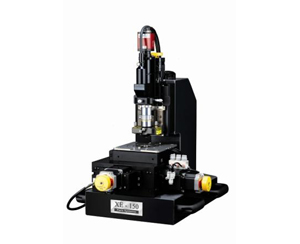

XE-150大樣品原子力顯微鏡
隨著XE-150的推出，對大尺寸樣品進行無損檢測成為了一種切實可行的技術手段。XE-150分辨率高，性能穩定可靠。樣品臺可在150毫米見方或者200毫米見方的量程內自動移動，無論是掃描小尺寸樣品還是大尺寸樣品，操作起來都是得心應手。如使用Step-and-Scan功能可幫助用戶按照定制的計劃對多個目標區域進行連續自動掃描，極大的提高了檢測效率。
技術參數(機械部分)：
1. XY掃描器：100µm×100µm（閉環），可選配200µm×200 µm
2. Z掃描器：12µm (可選配25µm)
3. 水平度：50µm線掃描垂直偏差不超過2nm
4. XY和Z掃描器的正交性：1.0o
5. 樣品臺移動范圍：200mm×200mm（X/Y），27.5mm (Z)
6. 樣品尺寸：200mm×200mm
7. 光學觀察：垂直光路設計，可直接觀察微懸臂和樣品
技術參數(電子部分)
1. 微處理器：600MHz，4800MIPS DSP
2. 模數/數模：16位，500kHz采樣頻率
3. 圖像采集：同步自動采集16幅圖像，分辨率高達4096×4096像素
4. 通訊方式：采用基于TCP/IP協議的通訊方式與計算機聯接
5. 符合CE認證標準
標準工作模式：
. 真正非接觸模式(True non-contact mode)
. 接觸模式(contact mode)
. 相位模式(phase imaging)
. 橫向力模式(LFM)
擴展工作模式：
. 力測量（Force measurements）
. 導電（Conductive AFM）
. 電力（Electric Force）
. 電子 (Electrical)
. 磁性 (Magnetical)
. 機械 (Mechanical)
. 熱 (Thermal)
主要特點：
一、 徹底消除了掃描器的交叉耦合
二、 無損檢測將分辨率提高到了極致
三、 易于同其他光學設備組合使用
四、 可便捷的更換樣品和探針
五、 可對多目標區域進行自動掃描
六、 150/200mm全程移動樣品臺
|
