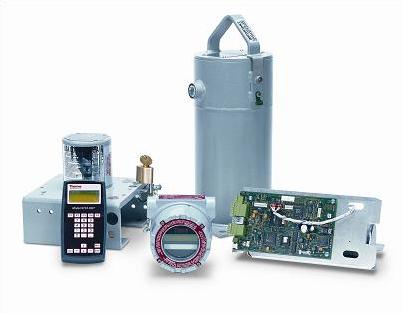

Thermo fisher賽默飛世爾 ConsistencyPROConsistencyPRO核輻射密度檢測器工作原理
3680、CutPRO和ConsistencyPRO均采用成熟的γ 射線衰減技術進行實時監測。檢測器安裝在源罐對面的工藝管道上，這樣當γ射線通過工藝管道從源罐發射出來時，變送器就正好位于γ射線通路中。通過管道的γ射線能量數與3680和CutPRO管道內材料的密度成反比，而與ConsistencyPRO中材料的濃度成正比。閃爍探頭檢測器檢測通過光電倍增管放大的γ射線作用產生的光電子。閃爍傳感器電子元件中所發出脈沖的數目與所接收的γ射線能量的強度成正比。這些脈沖都通過變送器上的板載微處理器進行調節、計數和測量，從而提供過程介質－密度信息，過程介質API信息。
工作原理
3680、CutPRO和ConsistencyPRO均采用成熟的γ 射線衰減技術進行實時監測。檢測器安裝在源罐對面的工藝管道上，這樣當γ射線通過工藝管道從源罐發射出來時，變送器就正好位于γ射線通路中。通過管道的γ射線能量數與3680和CutPRO管道內材料的密度成反比，而與ConsistencyPRO中材料的濃度成正比。閃爍探頭檢測器檢測通過光電倍增管放大的γ射線作用產生的光電子。閃爍傳感器電子元件中所發出脈沖的數目與所接收的γ射線能量的強度成正比。這些脈沖都通過變送器上的板載微處理器進行調節、計數和測量，從而提供過程介質－密度信息，過程介質API信息。
| 性能規格 |
| 精度 |
最高精度為±0.0001g/cc。（根據應用） |
| 可重復性 |
一般條件下，±0.0015g/cc |
| 穩定性 |
6個月輻射變化的漂移小于±0.05% |
| 分辨率 |
模擬輸出16位，內部?jī)x器符合IEEE754內浮點規定 |
| 磁場效應 |
測試時對輸出無影響，符合IEC 770第6.2.9條規定 |
| 環境溫度場 |
每攝氏度輻射變化±0.009%；對于3680XB指定變送器，每攝氏度的輻射變化為±0.006% |
電磁（EM）/RFI
（射頻干擾）效應 |
測試時對輸出無影響，符合：
IEC 801-2 3級 放空 ESD
IEC 801-3 10-1000MHz的RFI以及場強最大為30V/M的電場 |
| 電源效應 |
特殊供電范圍內，對操作無影響 |
| 功能性規格 |
| 檢測器/電子元件 |
電源：90-250伏交流（50/60Hz）和18-36伏直流之間的所有電壓
裝置自動切換至直流備用電源（如果有的話），并無信號損失
功率消耗：最大15瓦 |
| 操作溫度限值 |
-20℃ to+50℃（-4ºF to+122ºF） |
| 存儲溫度限值 |
-30℃ to+65℃（-22ºF to+149ºF） |
| 溫度補償輸入（可選） |
RTD三線100歐姆溫度傳感器和4-20mA溫度變送器輸入
內部24伏直流電源可向溫度變送器供電 |
| 輸出信號 |
4-20mA，內部供電，最大500歐姆負載
RS 423或HART? 協議下Bell 202接口
利用HART? 協議將數字信號加在4-20mA信號上，可用于控制系統接口
對于HART? 通信器，可通過本安連接提供數字信號 |
| 輻射源衰變補償 |
可選擇Cs-137，Co-60或Am-241 |
| 線性化 |
對數和多點標正 |
| 模擬輸出調節 |
工程單位和量程值可由用戶選擇。所有模擬修整和調節均通過軟件指令進行 |
| 可調阻尼 |
可在0.5秒和600秒的范圍內調節，調節單位為0.5秒 |
| 自適應阻尼 |
可選擇開或關，時間常數為0.5至30秒，調節單位為0.5秒
激活臨界值可在0-100%之間調節 |
| 物理規格 |
| 電路連接 |
五種1/2-NPT導管連接方式（PG13.5（PG11）和配有適配器的CM20導管）
隔離端子板接受#12 AWG及小尺寸導線或0.312英寸寬的扁形軟線接頭
HART? 通信器接口直接接入至4-20mA回路和（或）可拆卸護罩背后的本質安全線路中 |
| 構造材料 |
外殼：低銅鋁合金
噴漆：環氧聚酯
密封：O型環和墊圈，由Nitrile（Buna-N）橡膠制成 |
| 重量，檢測儀/電子元件 |
22千克（55磅） |
| 認證 |
| FM認證 |
Class I，Division 1，Groups B、C&D
Class II，Division 1&2，Groups E、F&G
Class I，Division 1&2
AIS，NEMA 4X |
| CSA認證 |
Class I，Division 1，Groups B、C&D
Class II，Division 1&2，Groups E、F&G
Class I，Division 1&2
[Exia]，Enclosure 3 |
