簡介

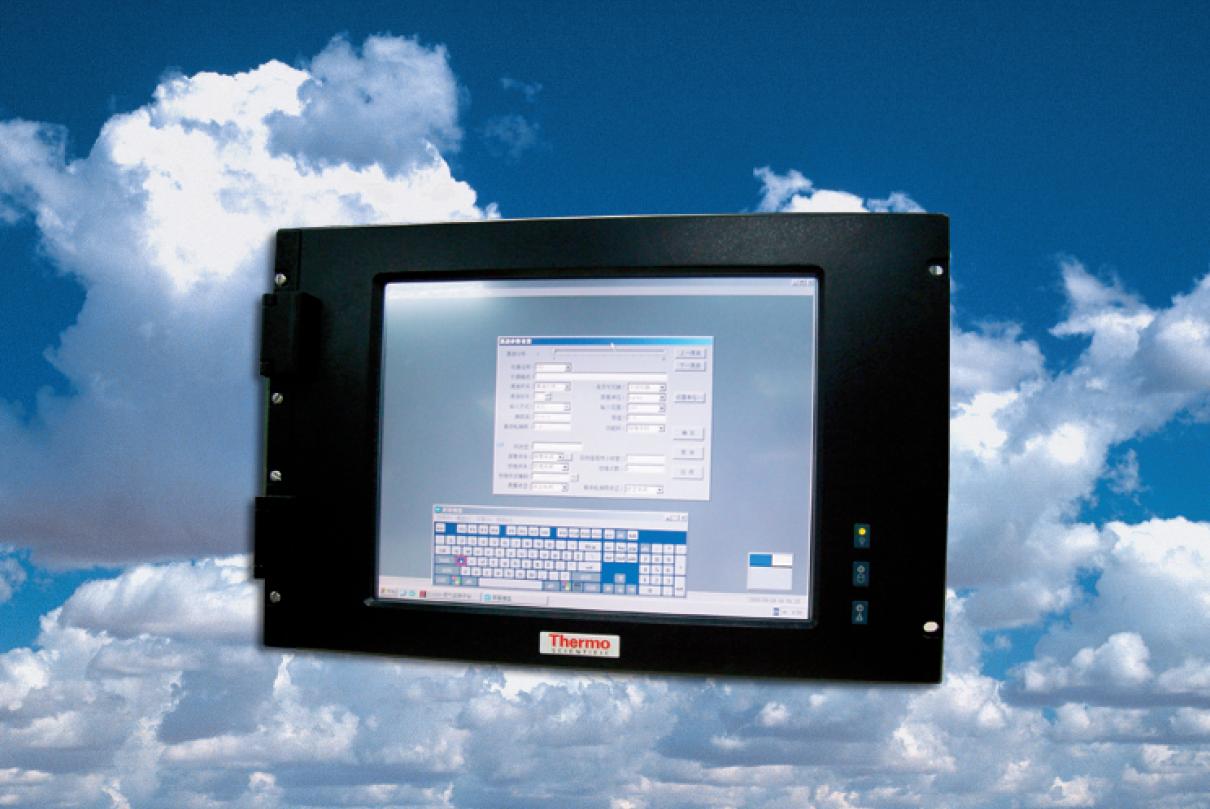

Model DL6008是專門設計的以當前被廣泛應用于工業領域的工業控制用計算機為基礎的，用于環境空氣質量自動監測和固定污染源煙氣排放連續監測的數據采集器。目前已在環境和污染源監測系統中被大量采用，被認為是一種可以為用戶提供符合國家技術規范的數據報告、方便實用的數據采集器。
DL6008是現代技術與實用型相結合的先進數據采集器。以工業級嵌入式平板電腦為主體，配置電話或網絡通訊設備而構成的數據采集系統為用戶提供了極為廣泛的應用范圍、三年的數據存儲空間以及良好的用戶接口和二次開發能力。
DL6008配有專用的16或32通道模擬信號輸入端口和16通道數字輸入輸出端口，能同時采集多臺儀器的標準模擬輸出信號，通過數字輸入輸出端口對系統的運行狀態進行控制和管理，并可以定時使儀器進入校準狀態，完成系統的質量保證工作。
DL6008既可以作為一個數據處理的獨立系統，在數據采集現場實現數據采集、處理和報告顯示及打印，也可以通過電話線、GSM無線通信網、串行電纜或局域網等多種通訊方式與中心站計算機連接，作為一個大系統中的子系統。
主要特點：
- 工業級嵌入式平板電腦為主體，可安裝在19” 標準機架上。
- 15”液晶顯示屏，觸摸屏操作，XPE操作系統， 全中文人機界面，直觀簡捷。
- 嵌入式平板電腦無風扇、馬達等機械旋轉部件， 可靠性高。
- 使用i-7000系列數模轉換模塊，可靠性高，16 位AD轉換精度， 250V過壓保護。
- 數據可存儲為文本格 式、Excel表格、DBase數據庫等通用文件格式。
- 可與本公司的監測中心站軟件通訊，遠程監測
- 采集的數據、遠程控制校準時序、遠程校準時鐘。
- 超標報警，用戶可自定義超標限值。
- 可由用戶自定義數據采集的計算公式
|
主機尺寸
|
48(W)× 31(H)× 10(D)(cm)
|
|
重量
|
14Kg
|
|
工作溫度范圍
|
0 - 50℃
|
|
電源
|
DC16V~30V,80W （可選電源適配器，AC100~240V/50~60Hz）
|
|
CPU
|
Intel Celeron M ULV 1.0GHz （低功耗，嵌入式系統專用，與奔四CPU相當）
|
|
內存
|
512M及以上
|
|
存儲器
|
工業級CF卡，容量4G及以上
|
|
顯示
|
15”TFT LCD，分辨率1024 ×768，觸摸屏
|
|
接口
|
四串一并，3個USB 2.0，1個100M以太網卡
|
|
外設
|
外置56K調制解調器，外置USB鼠標/鍵盤（系統維護時使用，平時可收起）
|
|
操作系統
|
Windows XP Embedded （嵌入式系統）
|
|
模擬輸入方式
|
0-1V，0-5V，0-10V或4-20mA
|
|
模擬輸入
|
16通道雙端電壓輸入(可擴展至32通道)，250V過壓保護
|
|
輸入阻抗
|
大于100M
|
|
A/D精度
|
16位（含符號位）
|
|
A/D轉換頻率
|
10Hz
|
|
I/O輸入
|
16路
|
|
I/O輸出
|
16路驅動門輸出；或14路繼電器輸出
|
|
狀態輸入
|
不大于25VDC，TTL輸入；或干接點輸入
|
|
控制輸出
|
0.5A@120VAC/1.0A@24VDC繼電器輸出；或650mA@40VDC源極開路驅動門輸出
|
