在手動調節能滿足的情況下，沒有必要加裝馬達調節

設計優良的光學系統可以使用不太昂貴的激光器，同時又不犧牲圖像質量

更加靈敏的照相機降低了對光線強度的要求

更大的數字光圈降低了對光線亮度的要求

高品質的物鏡，如配有高品質的防反射涂層，最大程度地降低了對光源的要求

高品質的激光器可以在較小的總功率提高光強和面積的比率，從而避免使薄膜或基

底過熱。

只用高品質的Glan-Thompson偏振器。高品質偏振器的偏振化率是10-8的，確保能

夠得到最高品質的圖像。

軟件是用戶友好的，配備高級圖像處理工具，能夠提供更多來自于圖像的信息。

對用戶友好的硬件和軟件工具使儀器的安裝和對準變得容易和快捷

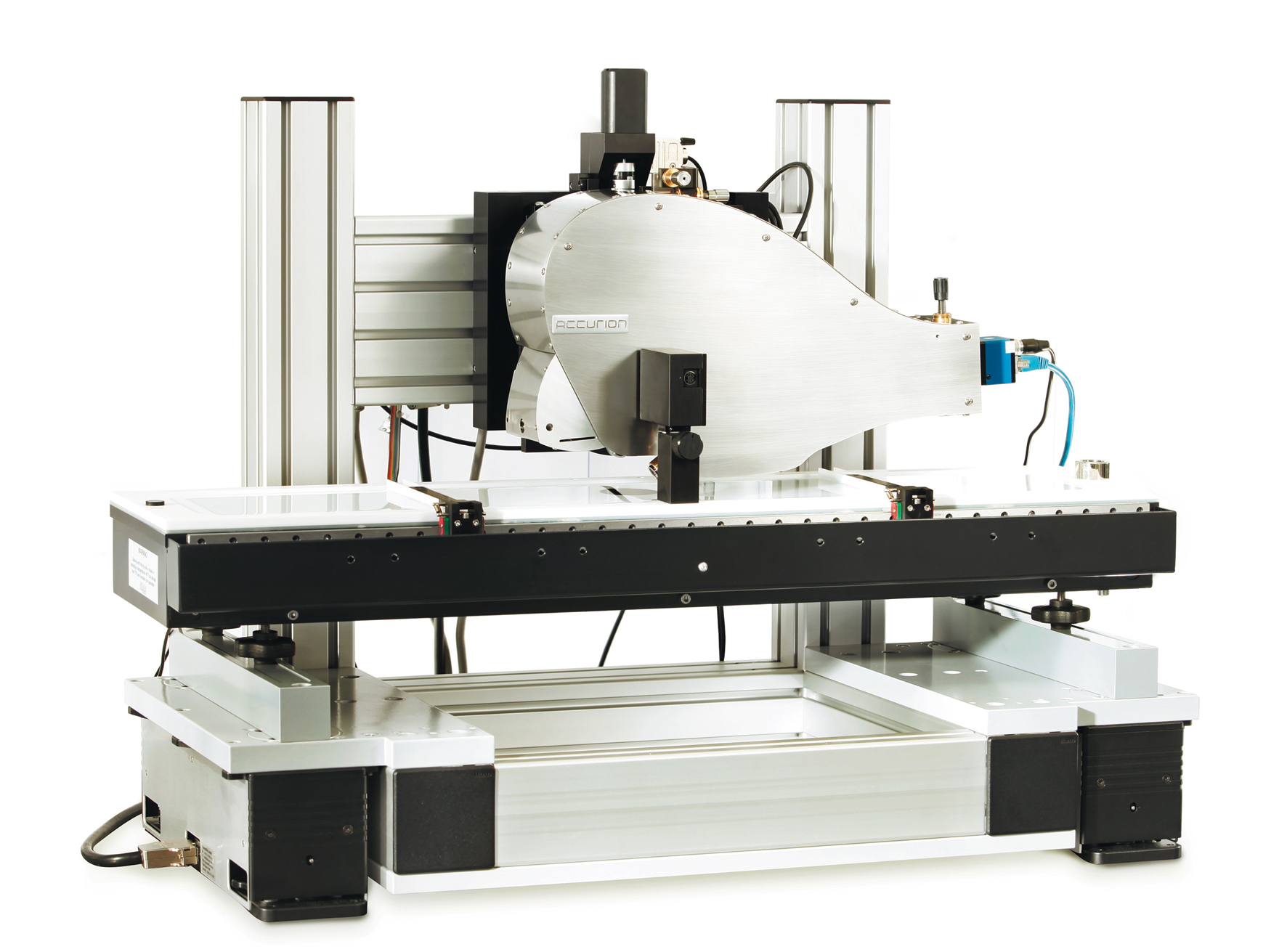

KSV OPTREL BAM300技術參數

軟件  基于Windows 2000/XP的友好的用戶界面，許多控制內嵌KSV LB 分析儀上

機械結構

角度計 易于調整，可調范圍45° - 75°，精度0.01°。馬達調節作為選件

分析儀/偏光器  小型高精度旋轉臺，易于調節

垂直升降器 BAM的高精度垂直調節。馬達調節作為選件

安裝橋架 靈活客戶化的安裝橋架，配有調水平螺絲。易于與KSV LB槽安裝在一起

成像系統

照相機 計算機控制，高性能CCD照相機，768 x 576像素。變時電子快門和比例控制，CCIR（標準），EIA（選件）

圖像處理

對移動目標的連續實時監測掃描多功能的精細圖像處理功能

o 改變大小尺寸

o 輪廓

o 過濾

o 背景補償

o 更多…

圖像存儲在硬盤上，可存在文檔或數據庫中

光學器件

光源

標配：氦氖激光器，10 mW，633 nm

選件： 20 mW 或 50 mW 綠光激光

物鏡 和 視場 放大倍數 工作距離 光圈 視場其他：請咨詢廠商

空間分辨 2 微米

掃描器 由于觀察角度的原因，圖像僅僅聚焦在視場的中心。復雜的掃描軟件選件

可以完成從一系列的聚焦設置到存儲已聚焦的圖像

入射角     45??- 75?

偏光系統   高品質的Glan-Thompson偏光器

選件                              ??高功率激光器(綠激光20mW 或r 50mW)

圖像掃描特點

馬達驅動的角度調節,馬達驅動的高度調節,多種尺寸和版本的LB槽
