目前OLYMPUS已經推出了第三代的全內反射熒光顯微鏡（Total Internal Reflection Fluorescence Microscopy，TIRFM）照明系統。自從1998 OLYMPUS推出了世界上第一臺商業用TIRFM照明器，最新開發的產品更加強化了我們?cè)谠擃I(lǐng)域的領先地位。高數值孔徑復消色差物鏡100x/1.65NA 和60x/1.45NA更加完善了我們的系統。TIRFM是一種非常特殊的光學技術，目前已經被細胞生物學家和神經科學家廣泛應用，使用該技術可以觀察到單分子和研究細胞膜。



TIRFM技術依賴于斜射光線在兩種不同折射率光學介質表面產生的極淺的消逝波。該效應產生的條件是入射介質折射率大于折射介質，并且斜射照射到光學界面時入射角大于全反射臨界角。殘余的消逝波擴散進入低折射率介質，并且隨著擴散深度的增加，光強成指數遞減。利用消逝波極淺的穿透性，可以在光學表面100nm以內照明和激發熒光染料，因此幾乎完全排除了細胞體內的自發熒光干擾，與傳統熒光照明技術相比，極大的改善了圖像的信噪比。

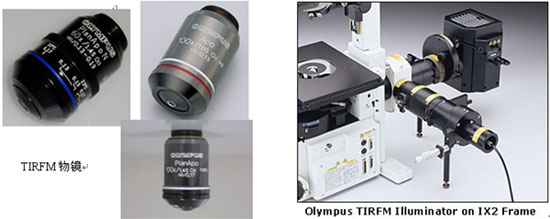

Olympus是第一家將TIRFM系統開發為商業產品的公司。最新一代的TIRFM照明器可以通過光纖同時提供3種不同波長的多譜線照明。在安裝照明器時不需要對IX2顯微鏡的鏡體改造。內置千分尺可以非常方便的調節激光照明。
我們的物鏡TIRFM系統支持傳統的反射和透射寬視野觀察，如明場、暗場、相襯和微分干涉襯（DIC）觀察。 物鏡TIRFM系統不同于棱鏡TIRFM系統，棱鏡TIRFM系統需要在標本上方安裝價格昂貴的棱鏡系統，而且安裝棱鏡還會使透射光觀察技術受限制，并會造成標本振動。物鏡TIRFM系統技術的核心是OLYMPUS引以為豪的獨特的復消色差TIRFM物鏡，包括兩種100x and 一種60x 物鏡，其數值孔徑更是分別達到了1.65 和 1.45。 使用100X TIRFM物鏡，其明場熒光顯微鏡的亮度比傳統100Xoil/1.4N.A. 物鏡提高了28%，分辨率也由0.240μm提高到0.203μm。這種高數值孔徑的TIRFM物鏡同時最優化了有效操作面的調整和激光照明角度的調節。此外，TIRMF物鏡也適用于其他反射光技術。

100X N.A.: 1.45
??更高的性價比和方便的操作性
??可以使用常用的標準鏡油和蓋玻片

60X N.A.: 1.45
??更容易接受的價格和更方便的操作性
??可以兼容高對比度和高分辨率DIC棱鏡
??結合IX71或IX81內置1.6X變倍，可以提供96X 放大
??可以校正溫度引起的球差變化
??可以使用常用的標準鏡油和蓋玻片

激光保護
激光通過單模式（single mode）光纖直接導入顯微鏡。采用聯動模式放置激光射出顯微鏡或通過目鏡刺激到眼睛。

引入多激光
通過可選的激光整合器可以同時引入3條激光。
可使用激光：
Argon 488nm，HeNe-R 633nm，HeNe-G 543nm

簡單調節即可完成激光照明調節
對單模式（single mode）光纖激光頭和TIRFM照明器進行初始調節后，后期的調節只需要簡單的調節千分尺，就可以改變TIRFM照明。

可以使用弧光燈觀察熒光
TIRFM照明器可以同時連接標準的弧光燈照明器，允許同時觀察消逝波和標準照明熒光。
